- N.º artículo: SW11393
Fuente de alimentación conmutada para centros digitales, por ejemplo para la unidad central DCC de Massoth o la unidad central digital bob 30B de MD-Electronics
Fuente de alimentación conmutada para diversas aplicaciones, como ferrocarriles de jardín, conducción analógica o sistemas DCC e impresoras 3D,
La fuente de alimentación de la unidad de control Massoth Dimax se probó con éxito y durante meses, así como en el Booster 30B de MD-Electronics.
Sin embargo, no garantizamos nuestras declaraciones aquí, sino que solo describimos lo que hemos encontrado en la red en Internet y sobre nuestras experiencias con él en el sector del ferrocarril de jardín. No recomendamos explícitamente el uso del artículo para el público en general o para niños, ya que la carcasa debería instalarse adicionalmente en una carcasa protectora. Quien usa la fuente de alimentación, debe asegurarse de que las manos de los niños no lleguen a los contactos. Para representaciones, desconecte el enchufe de la red. El uso al aire libre está prohibido. No garantizamos el uso de este producto en conjunto con un Centro de control DCC Massx Dimax, aunque sabemos que funcionará correctamente con él. Si no tiene el dinero para una fuente de alimentación conmutada Massoth, puede comenzar con esta fuente de alimentación barata y probarla bajo su propio riesgo.
Desconecte la marca de fuente de alimentación XKTTSUEERCRR China.

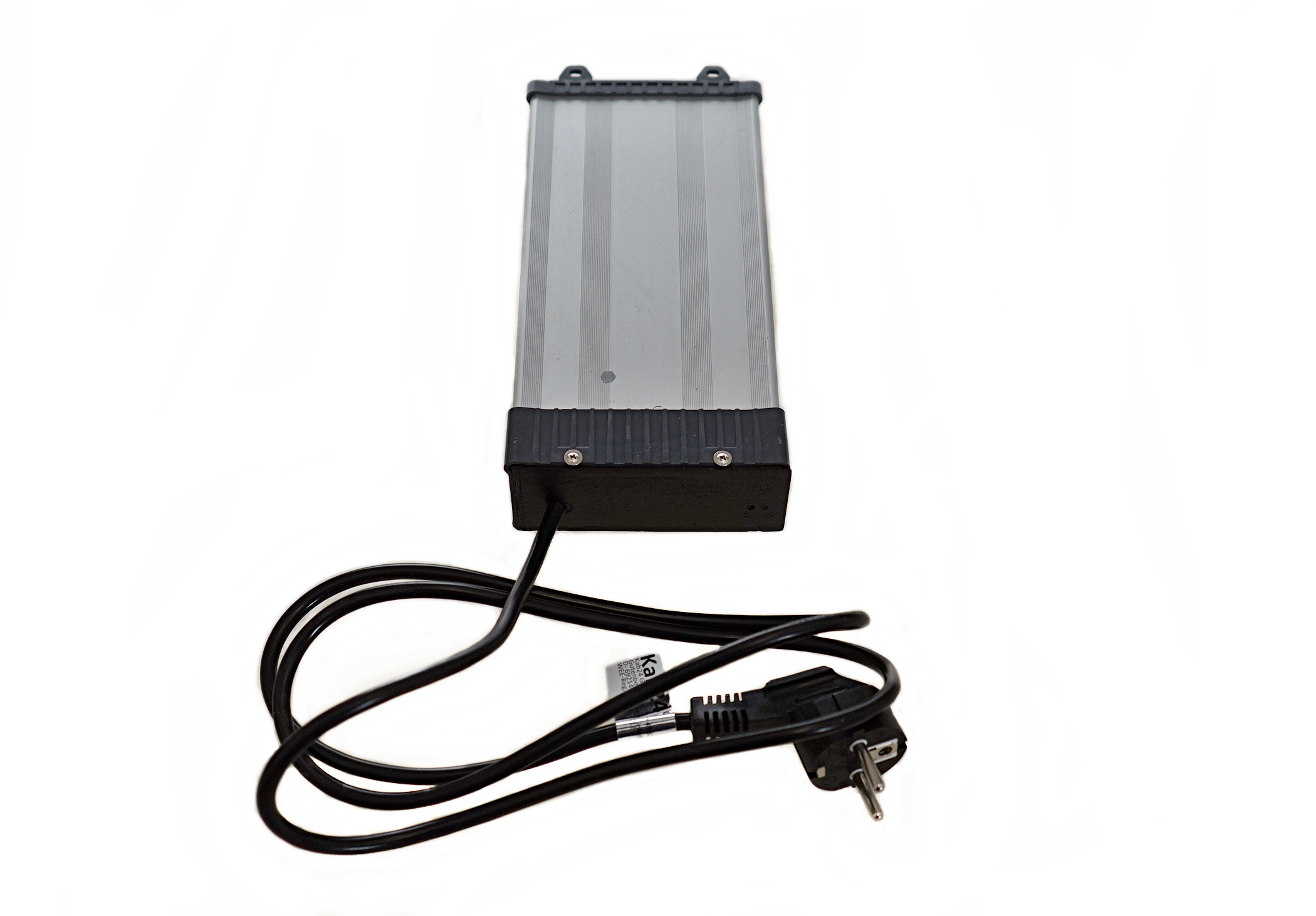

Dado que Schaltnertzteil no tiene conexiones de cable con enchufe, no es una unidad funcional terminada y no una máquina terminada en el sentido de la Declaración de conformidad. Por lo tanto, se ofrece como un kit. Para que la fuente de alimentación funcione, necesitará un cable de conexión de 230 voltios con un enchufe de red que debe conectar a los terminales correspondientes. Tales enchufes de potencia premontados con Schukostecker están disponibles para 6 y 16 amperios en el comercio.
ASIN: B01IMQ1Q4C
Material de la carcasa: Aluminio
Voltaje de entrada: 230V / 110V AC
Voltaje de salida: 3 veces 24V DC
Corriente de salida: máx. 15A
Temperatura de trabajo: 0 ~ 40 ℃
Protección: protección contra cortocircuitos, protección contra sobrecalentamiento, protección contra sobretensiones
Adecuado para la mayoría de los dispositivos con DC 24V. ¡Solo por dentro!
El dispositivo debe instalarse en una carcasa protectora.

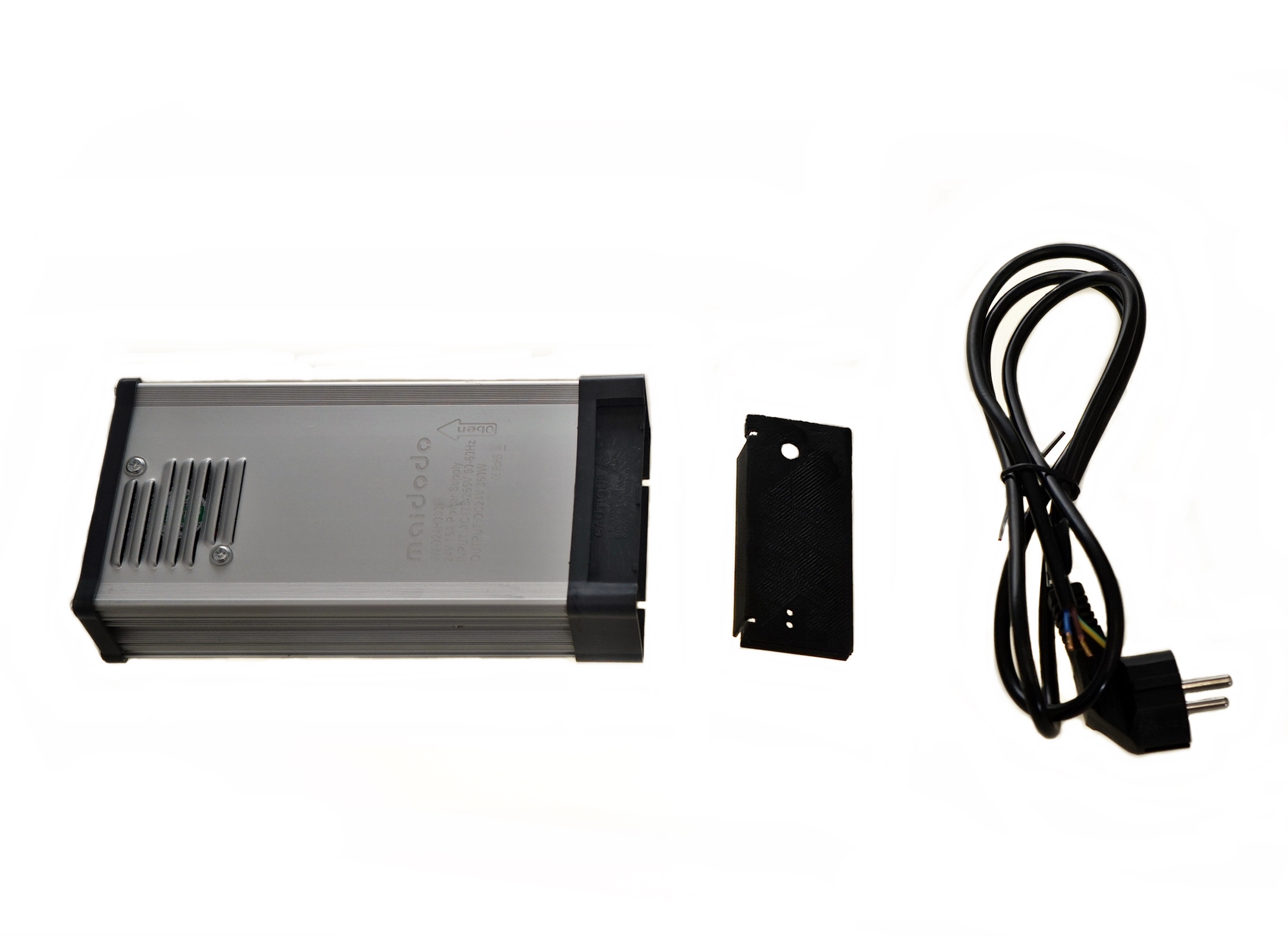

La cubierta protectora se pliega sobre la tira de sujeción del cable
Estabilidad de alto voltaje
24V DC, ajustable de 19.5V a 27V
Alto rendimiento, seguro y duradero.
Precaución: El voltaje de este dispositivo se puede cambiar (110V / 230V) a través de un interruptor deslizante en el costado del dispositivo. Antes del uso, verifique que la tensión esté configurada correctamente.
La fuente de alimentación de conmutación tiene un ventilador de 60 mm. Esto se encenderá y apagará automáticamente dependiendo de la temperatura de la fuente de alimentación.
Control PWM a través del circuito TL494. Los decodificadores DCC y los controladores RC usan el control PWM para la corriente del motor.
15A se mantienen pero el dispositivo puede calentarse. Por lo tanto, uno debe usar la carga completa solo a corto plazo. El uso continuo de hasta 10 amperios no es un problema. Para el panel de control Massoth Dimax, recomendamos configurar esto en 7 amperios.
En ferrocarriles de jardín, es posible conectar tres controladores con 3 secciones de pista en modo analógico a los terminales 3.
En modo digital, puede conectar 2 paneles de control Dimax, cada uno configurado en 7 amperios. Dado que puede conectar 3 navegadores a cada unidad central de Dimax, puede conectar un total de 6 navegadores y así permitir que 6 locomotoras viajen por separado.
Aplicación para el ferrocarril de jardín en modo analógico:
Para un suministro de energía puede ser, por ejemplo, conecte tres controladores de velocidad PIKO 35002 (máximo 22 V 5 A CC) o 35006 (máximo 22 V 1.6 A). Para hacer esto, el regulador en la fuente de alimentación de conmutación debe ser bajado a 22 voltios por medio de un destornillador.
Con pantalones cortos, debe tener mucho cuidado, ya que pueden fluir hasta 15 A. Aquí, la protección contra cortocircuitos saltará.
Los fusibles rápidos adicionales, como se los conoce en la industria automotriz, y que ofrecemos con cajas de fusibles, se pueden usar aquí.
La fuente de alimentación de conmutación no debe usarse en el exterior. Solo se deben usar cables de conexión largos desde la habitación a los controladores de velocidad.
En lugar de controladores de velocidad PIKO, los controladores de velocidad PWM también se pueden comprar en el comercio electrónico. Asegúrese de usar al menos uno con una frecuencia de 15 KHz.
Aplicación para el ferrocarril de jardín en modo digital

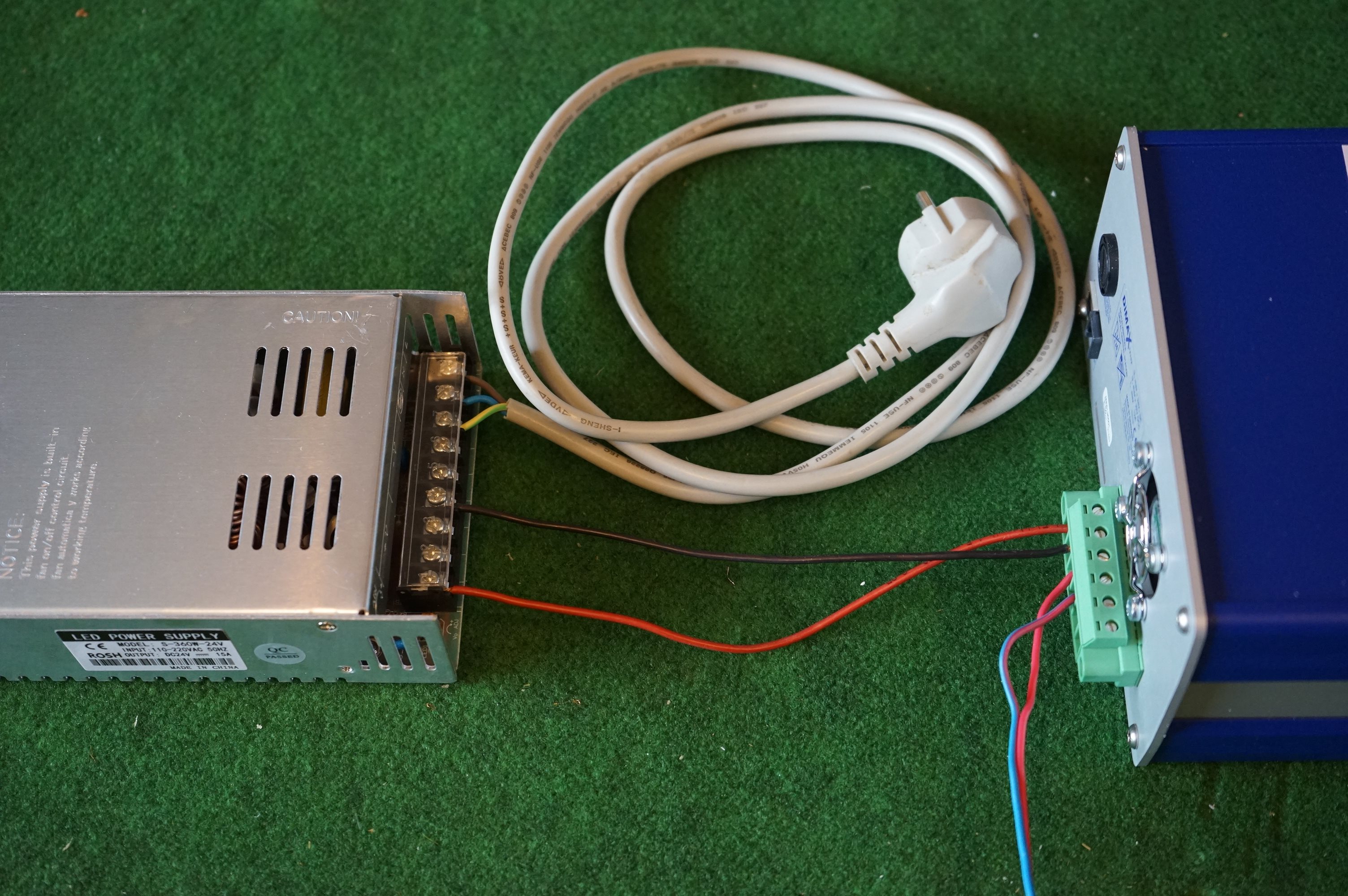

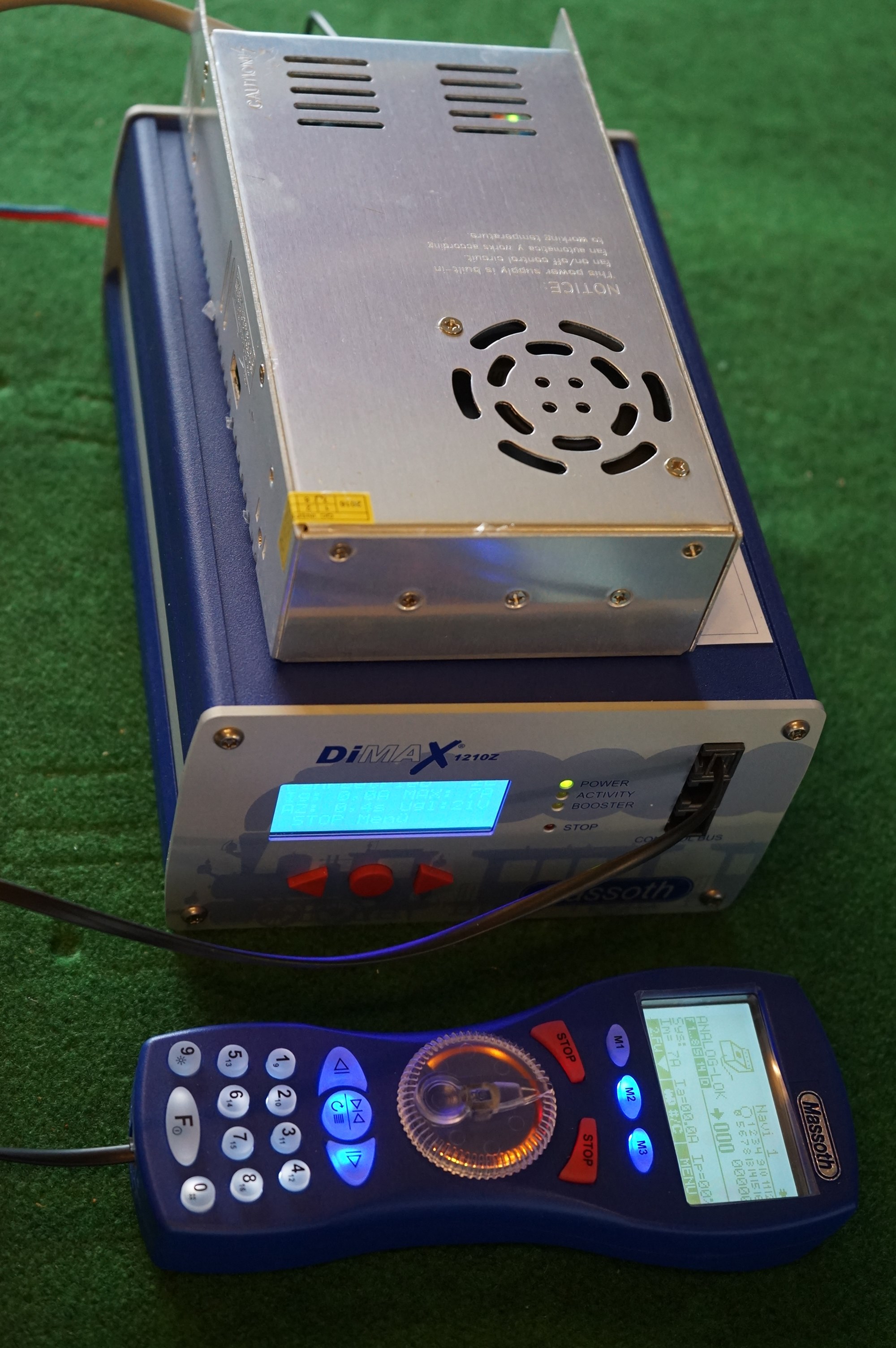

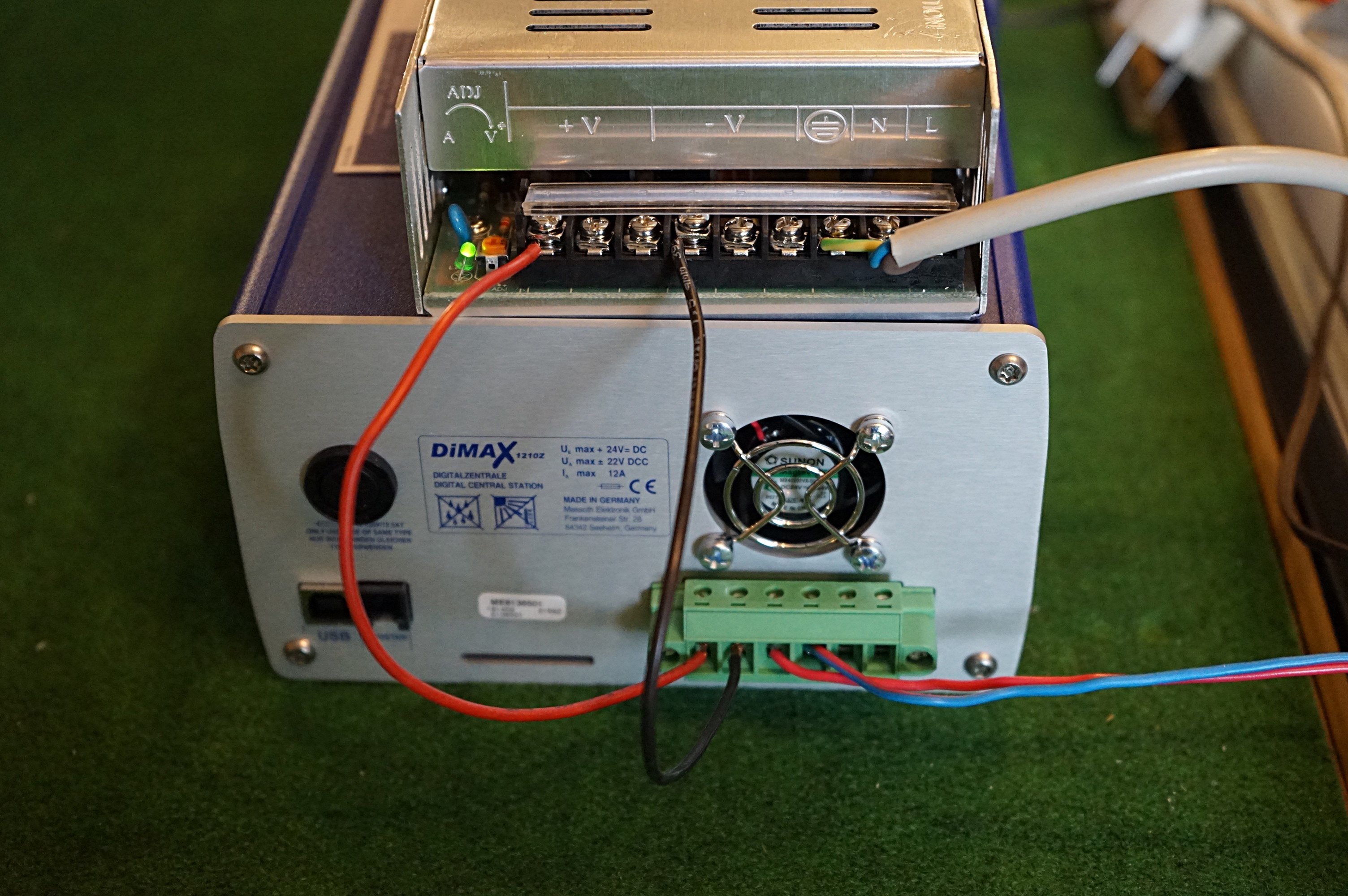

El dispositivo se puede conectar a una unidad de control digital Massoth DiMAX 1210Z.
Con 24 voltios y una corriente de salida de 13 A, cumple exactamente las condiciones establecidas por Massoth
fabricante:
Nombre comercial: Shenzhen Haotian Hengrui Maoyi Youxian Gongsi
Tipo de negocio: LTD
Número de registro: 440301112939206
UStID: GB276896433
Número de teléfono: +86 (0) 75582853236
1515 B Dong 2 DanYuan XingHeShiJi
CaiTianLu FuTianJieDao FuTianQu
Shenzhen
GuangDong
518016
CHina
marca
XKTTSUEERCRR
peso del producto
762 g
dimensiones del producto
21.5 x 5 x 11.4 cm
número de modelo
R2-6BUR-PGPH
número de artículo
R2-6BUR-PGPH
voltaje
24 voltios
Fuente de alimentación y tipo de enchufe
Wired
Baterías incluidas
no
Baterías necesarias
no
versión
2G10
el consumo de energía
hasta 360 vatios
