- Réf. d'article : SW11393
Alimentation à découpage pour centres numériques, par exemple pour l’unité centrale DCC de Massoth ou l’unité centrale numérique booster 30B de MD-Electronics
Alimentation à découpage pour diverses applications telles que les chemins de fer de jardin, les systèmes de conduite analogiques ou DCC et les imprimantes 3D,

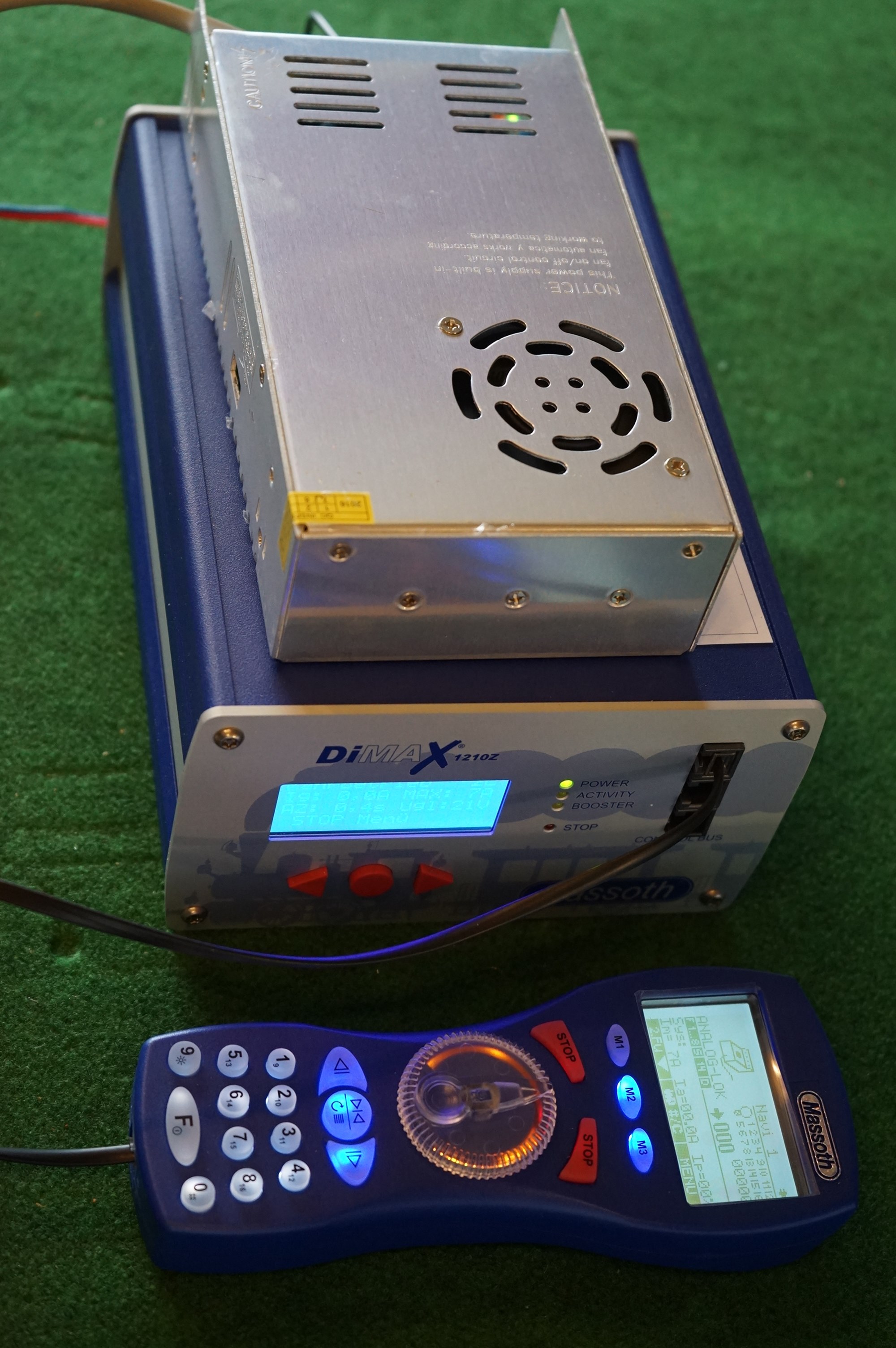

L'alimentation de la centrale Massoth Dimax a été testée avec succès et pendant des mois, ainsi que sur le Booster 30B de MD-Electronics.
Néanmoins, nous ne garantissons pas nos déclarations ici, mais décrivons seulement ce que nous avons trouvé sur Internet sur Internet et sur nos expériences dans le secteur des chemins de fer de jardin. Nous ne recommandons pas explicitement l'utilisation de l'article pour le profane ou pour les enfants, car le logement devrait être installé en plus dans un boîtier de protection. Celui qui utilise l’alimentation électrique doit s’assurer que les mains des enfants ne viennent pas aux contacts. Pour les représentations, retirez la fiche secteur. L'utilisation à l'extérieur est interdite. Nous ne garantissons pas l'utilisation de ce produit avec un centre de contrôle DCC Massoth Dimax, même si nous savons qu'il fonctionnera correctement avec ce produit. Si vous n'avez pas l'argent nécessaire pour une alimentation à découpage Massoth, vous pouvez commencer avec cette alimentation peu coûteuse et l'essayer à vos risques et périls.
Débranchez la marque d'alimentation électrique XKTTSUEERCRR China.

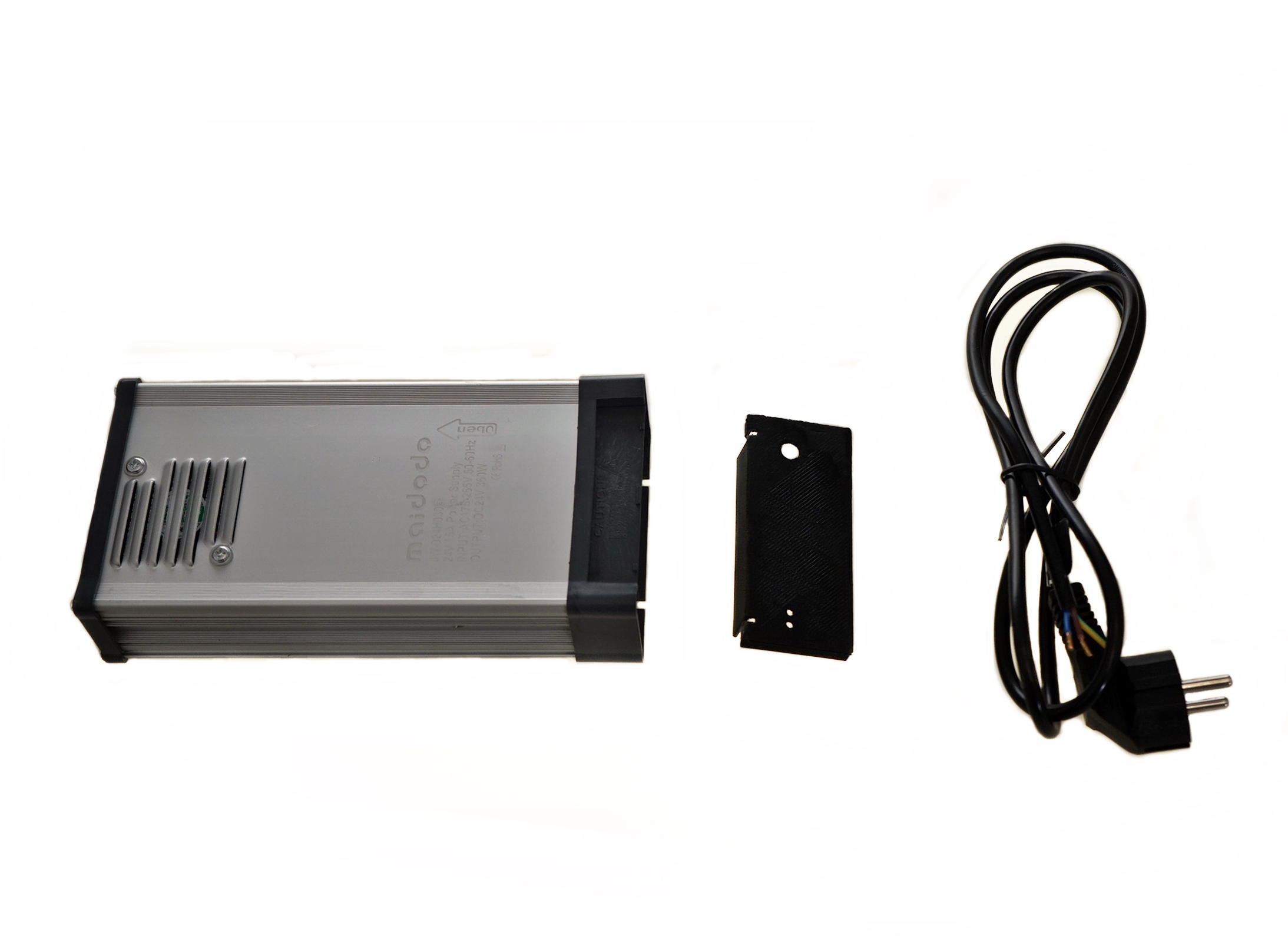

Comme le Schaltnertzteil ne dispose pas de connexions de câbles avec fiche, il ne s’agit pas d’une unité fonctionnelle finie et non d’une machine finie au sens de la déclaration de conformité. Il est donc offert en kit. Pour que l’alimentation soit fonctionnelle, vous aurez besoin d’un câble de raccordement de 230 volts avec une prise secteur que vous devez connecter aux bornes correspondantes. Ces prises de courant pré-assemblées avec Schukostecker sont disponibles pour 6 et 16 ampères dans le commerce.
ASIN: B01IMQ1Q4C
Matériau du boîtier: aluminium
Tension d'entrée: 230V / 110V AC
Tension de sortie: 3 fois 24V DC
Courant de sortie: max. 15A
Température de travail: 0 ~ 40 ℃
Protection: protection contre les courts-circuits, protection contre la surchauffe, protection contre les surtensions
Convient à la plupart des appareils avec DC 24V. Seulement pour l'intérieur!
L'appareil doit être installé dans un boîtier de protection.
Le capot de protection se replie sur la bande de serrage du câble
Stabilité à haute tension
24V DC, réglable de 19,5V à 27V
Haute performance, sûr et durable.
Attention: La tension de cet appareil peut être commutée (110V / 230V) via un interrupteur à glissière sur le côté de l'appareil. Avant utilisation, vérifiez que la tension est correctement réglée.
L'alimentation à découpage a un ventilateur de 60 mm. Cela s'allume et s'éteint automatiquement en fonction de la température de l'alimentation.
Contrôle PWM via le circuit TL494. Les décodeurs DCC et les contrôleurs RC utilisent le contrôle PWM pour le courant du moteur.
15A sont conservés mais l'appareil peut devenir chaud. Par conséquent, il ne faut utiliser la charge complète qu'à court terme. L'utilisation continue jusqu'à 10 ampères n'est pas un problème. Pour le panneau de commande Massoth Dimax, nous vous recommandons de régler cette valeur sur 7 ampères.
Dans les chemins de fer de jardin, il est possible de connecter trois contrôleurs avec 3 sections de voie en mode analogique aux bornes 3.
En mode numérique, vous pouvez connecter 2 panneaux de contrôle Dimax, chacun réglé sur 7 ampères. Comme vous pouvez connecter 3 navigateurs à chaque unité centrale Dimax, vous pouvez connecter un total de 6 navigateurs et permettre ainsi à 6 locomotives de voyager séparément.
Application pour le chemin de fer de jardin en mode analogique:
Une alimentation peut par exemple être connecter trois régulateurs de vitesse PIKO 35002 (max 22V 5A DC) ou 35006 (max 22V 1.6A). Pour ce faire, le régulateur de l'alimentation à découpage doit être abaissé à 22 volts au moyen d'un tournevis.
Avec des shorts, vous devriez être très prudent, car jusqu'à 15A peuvent circuler. Ici, la protection contre les courts-circuits interviendra.
Des fusibles rapides supplémentaires, connus dans l'industrie automobile et que nous proposons avec des boîtes à fusibles, peuvent être utilisés ici
L'alimentation à découpage ne doit pas être utilisée à l'extérieur. Seuls les câbles de connexion longs entre la pièce et les contrôleurs de vitesse doivent être utilisés.
Au lieu des contrôleurs de vitesse PIKO, les contrôleurs de vitesse PWM peuvent également être achetés dans le commerce électronique. Veillez à utiliser au moins un avec une fréquence de 15 KHz.
Demande pour le chemin de fer de jardin en mode numérique

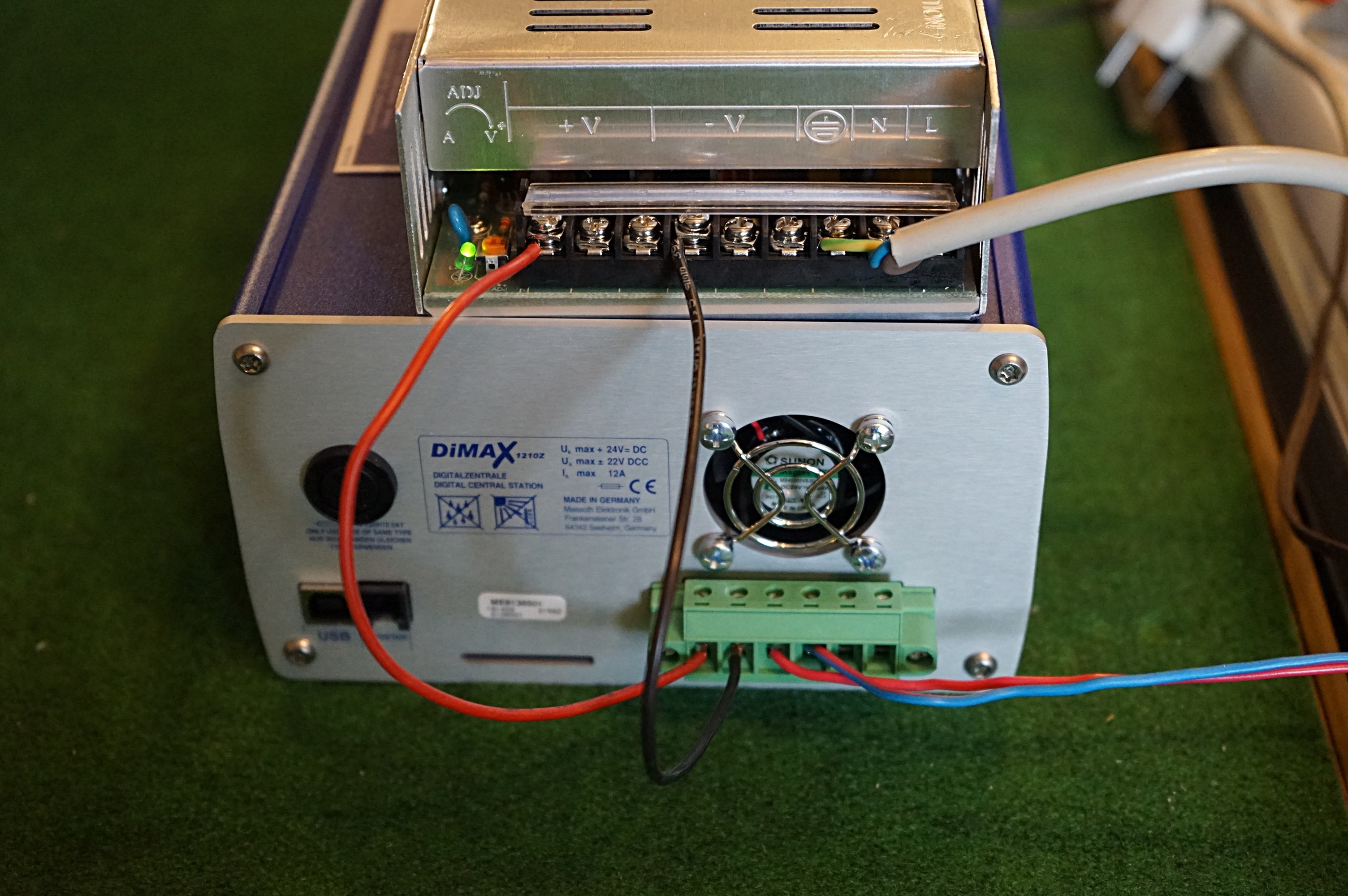

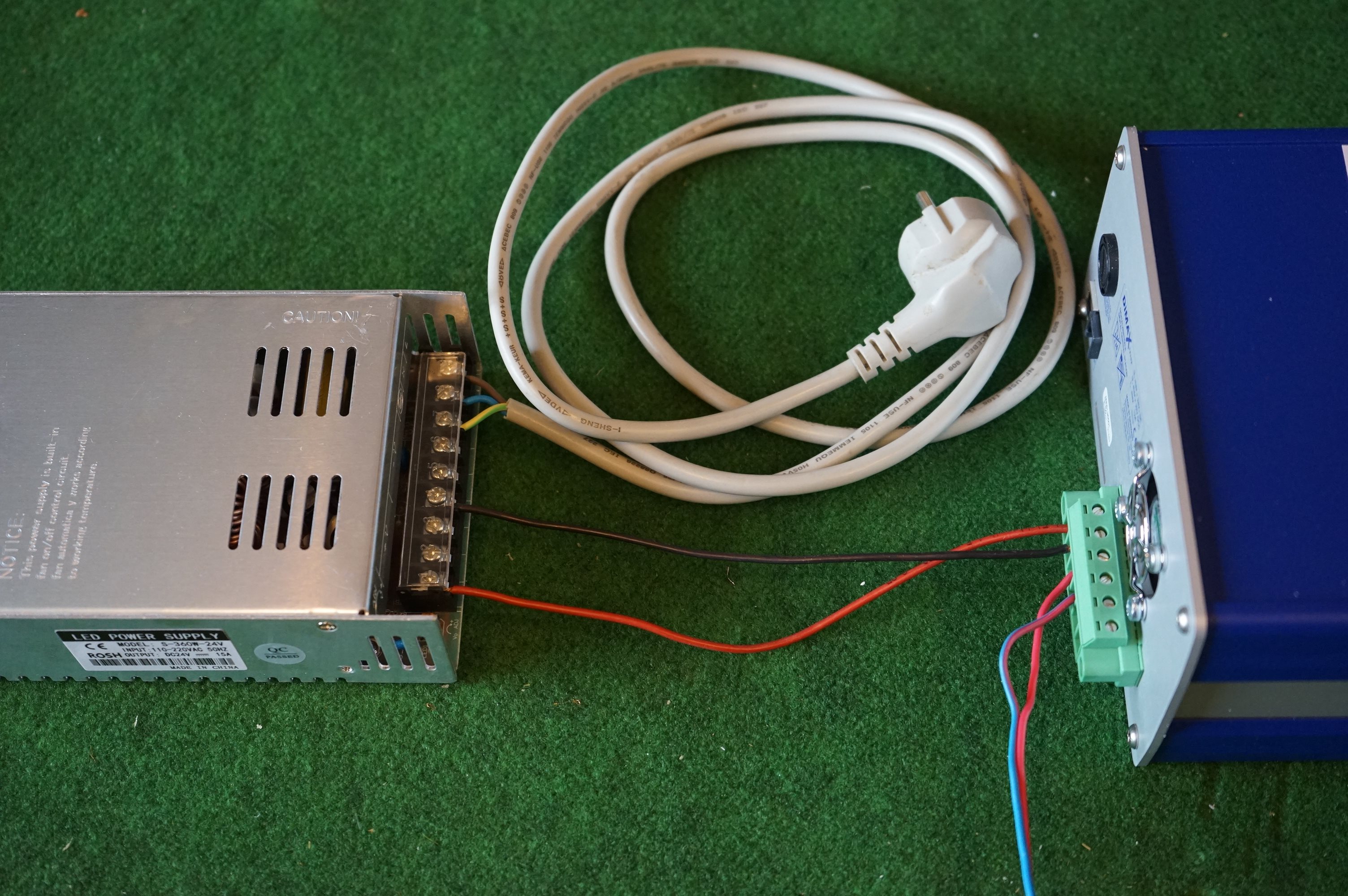

L'appareil peut être connecté à une unité de contrôle numérique Massoth DiMAX 1210Z.
Avec 24 Volt et un courant de sortie de 13A, il répond exactement aux conditions définies par Massoth
fabricant:
Nom de l'entreprise: Shenzhen Haotian Hengrui Maoyi Youxian Gongsi
Type d'entreprise: LTD
Numéro d'enregistrement de l'entreprise: 440301112939206
UStID: GB276896433
Numéro de téléphone: +86 (0) 75582853236
1515 B Dong 2 DanYuan XingHeShiJi
CaiTianLu FuTianJieDao FuTianQu
ShenZhen
GuangDong
518016
Chine
marque
XKTTSUEERCRR
poids du produit
762 g
dimensions du produit
21,5 x 5 x 11,4 cm
numéro de modèle
R2-6BUR-PGPH
numéro d'article
R2-6BUR-PGPH
tension
24 volts
Type d'alimentation et de prise
Wired
Batteries incluses
aucun
Batteries nécessaires
aucun
version
2G10
la consommation d'énergie
jusqu'à 360 watts
