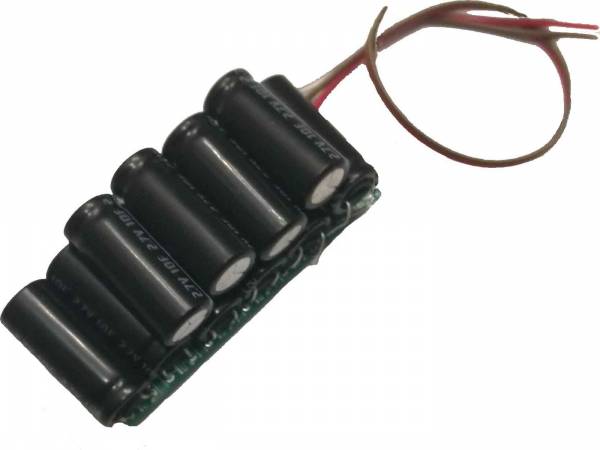

MD-Electronics intelligentes Goldcap Strompufferung gegen kurzzeitigen Stromausfall für DCC-Lok

MD-Electronics intelligentes Goldcap Strompufferung gegen kurzzeitigen Stromausfall für DCC-Lok
49,90 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-5 Werktage

Ratenzahlung verfügbar zwischen 99€ und 5000€ Warenwert

  • ZRMD-0025
MD-Electronics großer programmierbarer Spannungspuffer maXiCap (Powercap oder Goldcap) für... mehr
Produktinformationen "MD-Electronics intelligentes Goldcap Strompufferung gegen kurzzeitigen Stromausfall für DCC-Lok"

MD-Electronics großer programmierbarer Spannungspuffer maXiCap (Powercap oder Goldcap) für unterbrechungsfreien Betrieb für alle Lokdecoder und Soundmodule geeignet. Auch für Analogbetrieb (mit Decoder) oder Soundmodule (Standgeräusch).

Rechtlicher Hinweis:

Geeignet nur für Personen älter als 14 Jahre.

Die Lieferung der Platine erfolgt als unfertige Maschine, die ohne Spannungsversorgung und ohne Lok und ohne Lokdecoder nicht benutzt werden kann.

In der Packung befindet sich keine Bedienungsanleitung. Diese kann aber bei zennershop oder MD-Electronics herunter geladen werden.

Technische Daten:

Bei Stromunterbrechung fährt die Lok weiter und der Sound sowie der Dampf schalten nicht ab.

Ladestrom: 400mA
Laststrom: 3A
Überbrückungszeit: 2-3 min (je nach Stromverbrauch und Ladezustand)
Größe: 27 x 60 x 35mm


Dieses Goldcap, oder auch Powercap genannt, ist eine Strompufferung, die gegen kurzzeitige Stromausfälle bei Strom vom Gleis geeignet ist. Der DCC Decoder braucht diesen Strompuffer, damit er nicht jedesmal der Prozessor bei kurzem Stromausfall wieder zeitraubend von neuem beginnt. Bei Akku-Loks entfällt dieses Bauteil.
Mit der Power Bufferung versehen Sie Ihre Digital Decoder in Ihre Loks mit einer extra Spannungsversorgung. Diese lässt sie weiterfahren, wenn kurzfristig keine Strom vom Gleis bezogen werden kann. Das passiert zum Beispiel, wenn die Gleise schmutzig sind oder das Herzstück der Weiche ohne Stromversorgung ist. Für alle analogen Spur G- und Spur 1 Loks, ist bei schlechter Stromzufuhr das Goldcap zwingend notwendig.

Anschluss:
Der Puffer kann an alle gängigen Decoder angeschlossen werden und lässt sich erst dann programmieren.
Besonders einfach ist der Anschluss an die Decoder der DRIVE-Serie von MD-Electronics als auch an die Funktionsdecoder.

Sie können das weiße Kabel an einen beliebigen Ausgang z.B. A1 anschließen und dort BC in der Sonderfunktion aktivieren.

Bspw. Puffer an A1 ➔ CV123 = 20. Der Wert muss um so höher sein, je schlechter die Stromübertragung  (z.B. durch Kohleschleifer) ist oder die Gleise verschnmutzt sind.
Bei Fremddecodern, entnehmen Sie die Einstellung dem jeweiligem Handbuch des Herstellers.
Wichtig: Bei eingebautem Puffer schalten Sie im Decoder auf CV29 Bit 2 = 0, damit der Decoder die Spannung
des Puffers nicht als Analogstrom erkennt. Der Analogbetrieb ist damit ausgeschaltet.

Bei älteren Decodern ohne BC-Möglichkeiten kann ein Schalter zwischen weiß und schwarzem Kabel angeschlossen werden, so dass man den Puffer bei Bedarf zuschalten kann (z.B. bei Fremddecoder).

Anschluss an Decoder mit BC:

Vom Cap rot an Decoder+ (Dec +24V)

Vom Cap schwarz  an -(GND) oder Dec-

Vom Cap weiß an einer der Funktionsausgänge

Anschluss an Decoder ohne BC:

Vom Cap weiß an Schalter

Vom Cap schwarz Schalter -(GND)

Vom Cap rot an Decoder+ (Dec +24V)

Vom Schalter schwarz Decoder- -(GND)

Technische Daten:
Spannung: 5 –24V(DC)

Stromaufnahme: (bei 24V Gleisspannung) 400 mA
Maximaler Ausgangsspannung: 22V(bei voller Ladung)
Maximale Stromabgabe:3A
Temperaturbereich: -20 bis 65°C
Abmaße L*B*H (cm): 2.7*6*3.52.7*6*3.5
RailCommunity konform zu RCN-530


HINWEIS: Um Kondenswasserbildung
zu vermeiden benutzen Sie die Elektronik
bei Temperaturen unter 0°C nur, wenn
diese vorher aus einem beheizten Raum
kommt. Im Betrieb sollte sich kein weitere
Kondenswasser bilden können.

Bringen Sie die Lok nach Gebrauch im Garten oder bei Regen in einen trockenen Raum.
